Пристенный камин. Виды, способы кладки

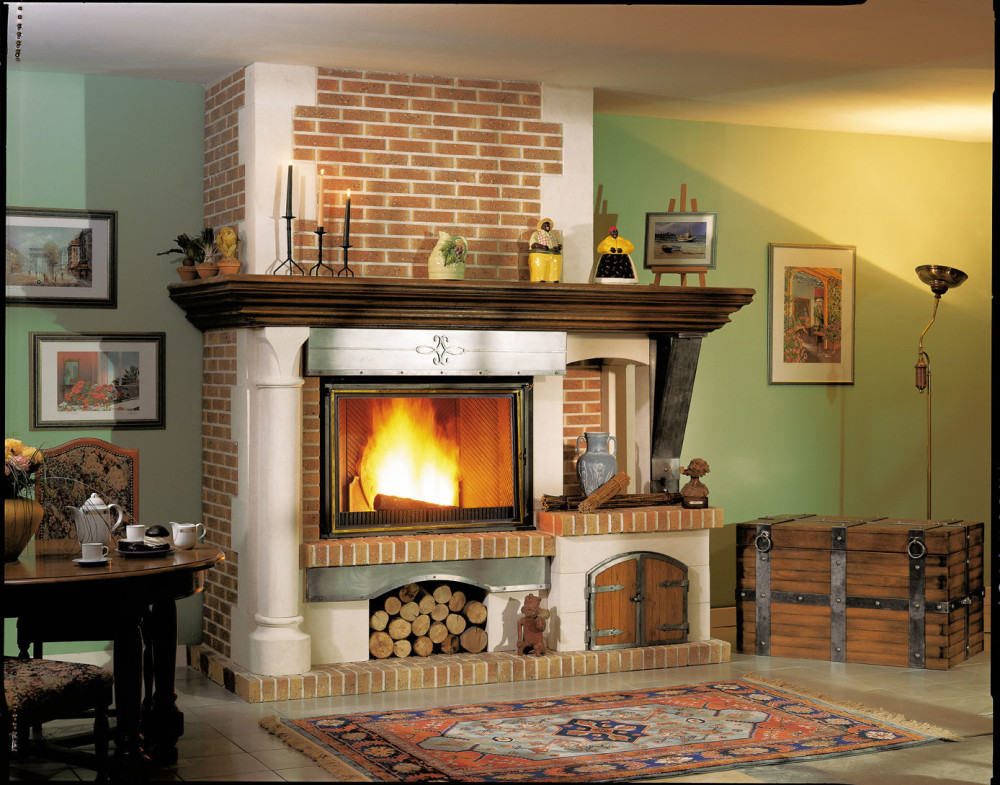

Показанный на фото камин пристроен к капитальной кирпичной стене дома. Декоративная арка, выступающая из кладки, для упрощения конструкции сделана из четверок кирпича, приклеенных на цементном растворе к плоской стенке надпортальной части дымосборника.

Постройка этого пристенного камина особых трудностей не представляет. По бокам камина симметрично расположены банкетки-дровницы.

Огонь в топке разводят непосредственно на поде.

В целях экономии кирпича полость под подом камина на 1-2-м рядах заполнена кирпичной щебенкой.

Пристенный камин

Под выкладывают на 3-4-м рядах.

Переднюю стенку топки камина формируют с 5-го по 10-й ряды устанавливая кирпичи узкой гранью с наклоном примерно в 5 градусов. Образующуюся полость между стеной дома и наклонной стенкой топки камина заполняют песком.

Ряды передней стенки топки с 11-го по 14-й выкладывают кирпичами на плашку, скошенными по передней грани, формируя дымовой зуб.

15-16-й ряды образуют каминную полку.

Ряды с 17-го по 34 представляют собой надпортальную часть дымосборника. Количество рядов здесь может быть сокращено либо увеличено в зависимости от того, какой высоты камин вам нужен.

Труба камина может быть подключена к коренной трубе на 35-м-36-м ряду, а может проходить через перекрышу (37-39-й ряды) и быть насадной.

Материалы
- Кирпич красный ВИТЕБСКИЙ печной М200 -638 шт.
- Песок карьерный — 300 кг.
- Заслонка поворотная 250x250 мм-1шт.
- Полоса стальная 5x50x1000 мм-4 шт.
- Уголок стальной 5x50x1300 мм-2 шт.
